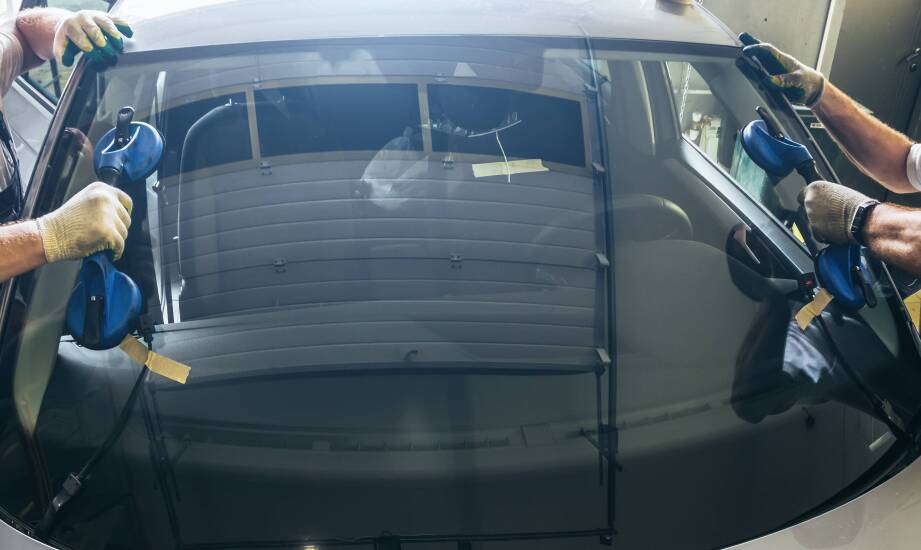

Po wymianie szyby przedniej system ADAS trzeba ustawić od nowa — co i dlaczego

Kierowca odbiera samochód po wymianie przedniej szyby i od razu wyjeżdża na trasę. Naturalnie zakłada, że pojazd jest w pełni gotowy do bezpiecznej podróży. Wiele osób zapomina jednak o zaawansowanej elektronice ukrytej za lusterkiem wstecznym. Zamontowana tam kamera systemu ADAS mogła przesunąć się o ułamki milimetrów podczas demontażu osłon i wklejania nowej tafli szkła. Nawet tak minimalna zmiana pozycji bezpośrednio wpływa na pole widzenia obiektywu. Szyba przednia pełni funkcję specyficznej soczewki dla układów optycznych pojazdu, dlatego każda ingerencja w jej strukturę wymaga ponownego zestrojenia elektroniki. Jeśli sterownik operuje na nieaktualnych parametrach przestrzennych, systemy wspomagania mogą zadziałać z opóźnieniem lub całkowicie zignorować zagrożenie na drodze.

Przeczytaj również: Jak wybrać odpowiedni podnośnik do wynajęcia w Łodzi? Poradnik dla klientów

Dlaczego nowa szyba zaburza perspektywę kamery ADAS

Elektronika umieszczona za przednią szybą odpowiada za działanie kluczowych asystentów jazdy. Do układów bazujących na optyce należą przede wszystkim:

Przeczytaj również: Przegląd i naprawa układu kierowniczego w ASO Fiat Warszawa: jak dbać o bezpieczeństwo jazdy?

• asystent utrzymania pasa ruchu (LKA),

• system rozpoznawania znaków drogowych (TSR),

• automatyczne hamowanie awaryjne w razie ryzyka kolizji (AEB),

• adaptacyjny tempomat kontrolujący dystans (ACC). Każda z tych funkcji wymaga nieprzerwanego dostępu do ostrego, poprawnie skalibrowanego obrazu otoczenia.

Wymiana elementu szklanego zawsze wprowadza drobne zmiany fizyczne w obrębie czujników. Nowa szyba może charakteryzować się minimalnie inną grubością warstwy akustycznej lub folii PVB. Taka różnica materiałowa modyfikuje kąt załamania światła wpadającego do obiektywu. Podczas wklejania szkła uchwyt pozycjonujący kamerę często przesuwa się o 0,1 do 0,5 milimetra względem osi fabrycznej. Dla ludzkiego oka zmiana pozostaje niewidoczna, ale dla oprogramowania analizującego obraz oznacza poważne zaburzenie przestrzenne. Inżynierowie wskazują, że odchylenie osi optycznej zaledwie o 0,5 stopnia przesuwa punkt ostrości kamery, przez co sterownik lokalizuje obiekty w niewłaściwym miejscu.

Przeczytaj również: Jak szybko można spodziewać się przybycia lawety w nagłych sytuacjach?

Procedury strojenia elektroniki i wymogi warsztatowe

Przywrócenie prawidłowego widzenia kamery wymaga przeprowadzenia procedury strojenia. Proces ten dopasowuje oprogramowanie do nowych warunków fizycznych szyby i przybiera formę kalibracji statycznej lub dynamicznej. Kalibracja statyczna odbywa się w zamkniętej i rzęsiście oświetlonej hali, co zajmuje zwykle od 30 do 90 minut. Diagnosta weryfikuje ciśnienie w oponach, ustawia przed samochodem specjalne tablice referencyjne, a komputer diagnostyczny przelicza odległości. Z kolei metoda dynamiczna polega na kilkudziesięciominutowej jeździe testowej. Samochód musi poruszać się ze stałą prędkością po drodze z wyraźnie widocznymi liniami, co pozwala obiektywowi na samoczynną naukę perspektywy.

Współczesna obsługa motoryzacyjna opiera się na łączeniu montażu szkła ze strojeniem sterowników w ramach jednej wizyty. Odwiedzając autoryzowany serwis Pilkington Warszawa, kierowca przekazuje pojazd specjalistom, którzy weryfikują działanie układów ADAS bezpośrednio po wklejeniu oryginalnej szyby klasy Q. Procedura warsztatowa zakłada, że auto nie zostaje dopuszczone do ruchu drogowego, dopóki sterowniki nie potwierdzą właściwego wyregulowania obiektywu względem poziomej osi jezdni.

Konsekwencje jazdy z nieskalibrowanym systemem

Rezygnacja z ponownego zestrojenia optyki drastycznie obniża skuteczność elektronicznych asystentów. Zależność tę jednoznacznie potwierdzają rygorystyczne testy amerykańskiego instytutu IIHS. Pomiary na torze dowodzą, że brak korekty kąta widzenia kamery całkowicie dezaktywuje automatyczne hamowanie awaryjne w krytycznym momencie. Komputer centralny po prostu nie rejestruje nieruchomej przeszkody na czas, mimo że zestaw wskaźników nie sygnalizuje żadnej usterki na desce rozdzielczej.

Pojawiają się również odwrotne scenariusze, w których zdezorientowany układ zalewa kierowcę fałszywymi ostrzeżeniami akustycznymi. Gwałtowne interwencje w układ kierowniczy na prostej drodze wywołują dezorientację i stają się ekstremalnie niebezpieczne na drogach szybkiego ruchu. Prawidłowo przeprowadzona adaptacja obiektywu stanowi udokumentowany sposób na przywrócenie sprawności układom bezpieczeństwa. Po zakończeniu prac warsztat wydaje właścicielowi wydruk z programu diagnostycznego, który potwierdza odtworzenie fabrycznych parametrów zczytywania obrazu.
